管道電熱帶保溫方案

管道電熱帶保溫方案全面解讀，包括管道電熱帶的原理結構、選型辦法及安裝規范。適用于眾多場合的管道電熱帶防凍保溫系統，它的電熱帶選型解疑、管道保溫解決辦法答惑，管道電伴熱帶的出現解決了許多行業管道凍堵的問題，下面我們來詳細了解一下管道電熱帶的系統方案吧。

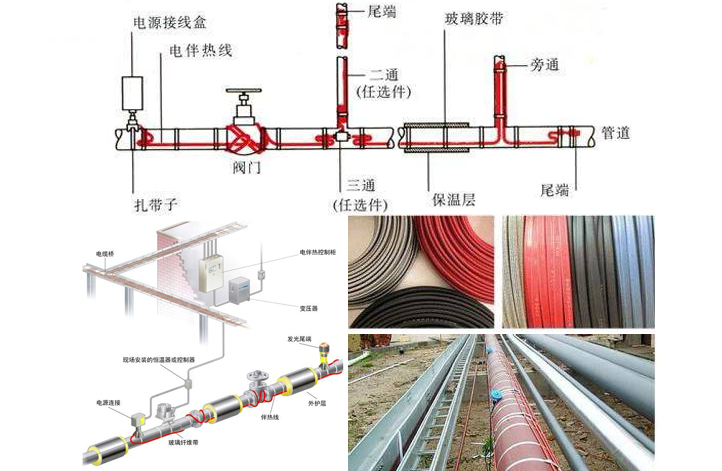

管道電熱帶防凍保溫系統圖示

①管道電熱帶的模型、結構圖

管道電熱帶系統由被伴熱管道以及電熱帶伴熱系統兩大部分組成，再而管道系統又區分為多種形態，有直管也有直角彎頭管道亦或者T字形管道、十字形管道接口等等，能涉及的部位通常還有閥門部位的電熱帶保溫防凍、儀器儀表電伴熱保溫等。而電熱帶加熱系統又區分為自控溫電熱帶以及恒功率電熱帶兩大類產品，電熱帶伴熱系統又囊括了配電箱部分、電熱帶保溫單元部分、接線盒尾端部分及鋁箔膠帶、壓敏膠帶等、溫度控制器等。管道電熱帶保溫系統主要是依賴電熱帶產品所產生的熱量來補償（注意是補償）管道運輸過程中出現的熱量損失，從而保證管道溫度在一個用戶希望的溫度值，這樣就有效避免了凍凝情況的發生，管道正常運輸得到了保障。

在管道電熱帶系統出現以前，人們一直采用的是蒸汽伴熱系統來解決類似石油管道、天然氣管道等管道保溫剛需的領域痛點，而蒸汽伴熱不僅安裝不方便且熱量分布不均勻，蒸汽在傳遞過程中也有熱量損失，后期的管道保溫故障維護也極為麻煩，管線防凍保溫得不到保障，改用管道電加熱帶系統就完美解決了以上種種難題，安裝便捷、維護簡單、散熱均勻、能耗低、使用壽命久等，這些都是廠家們青睞它的原因。下圖就是管道電熱帶系統的結構圖了。

②管道電熱帶選型辦法

電熱帶產品又分為自控溫電熱帶與恒功率電熱帶兩大類別，兩者的區別我們有必要了解一下。其中，自控溫電熱帶有著獨有的PTC效應從而能夠智能控制溫度，字面意思上即為自動控制溫度，PTC效應是一種符合高分子材料的溫度守恒原理，自控溫電熱帶的發熱體并不是靠兩個電熱絲導體發熱，而是依賴兩根導體間的這種高分子材料進行發熱，這種材料在溫度高于目標值的情況下會降低輸出功率而在溫度低于目標值的情況下則會增加輸出功率，整個過程不需要溫度控制器的參與即可完成，最終實現智能恒定溫度的效果，管道電熱帶系統在電熱帶選型的時候就應該優先考慮該種電熱帶產品，連溫控單元都省了，但自控溫電熱帶不足于恒功率電熱帶的地方也是有的，那就是它的發熱溫度要低于恒功率電熱帶。

自控溫電熱帶一般適用于簡單的防凍保溫是沒有問題的，最大發熱溫度在140℃左右，而對于有特殊加熱需求的管道保溫工程來說，恒功率的最大發熱溫度就會更高。

恒功率電熱帶顧名思義就是它固定在一個功率上進行發熱伴熱作用，而輸出功率可以通過增設溫度控制器單元來進行調整，所以，在安裝便捷性上雖然不及自控溫電熱帶，但如果有特殊的或者較高的伴熱需求的話，就應該選用恒功率管道電熱帶了，這個應該結合實際情況按需選型，這就是管道電伴熱的選型方案。

③管道電熱帶安裝規范

如何正確的安裝管道電熱帶系統決定這整個管道保溫伴熱的后期運行，錯誤的安裝會導致電熱帶不發熱、不規范的安裝會形成電熱帶發熱不良或使用過程中出現各種不該有的問題，管道保溫系統后期的維護也會受到影響。一般情況下，管道電熱帶的安裝應該由電熱帶供應廠家直接派遣專業的電熱帶安裝施工隊到現場進行安裝交付或派專業的技術工程師到現場進行指導安裝，但如果碰到客戶自行選擇安裝的情況下，就應該嚴格遵守下面的電熱帶安裝規范進行施工準備。

A：完整的管道電熱帶安裝設計圖紙，清晰的標明整個施工需要的管道線路布局，精確到0.1米的計量數值，整個電熱帶伴熱保溫系統所需要的材料清單，電熱帶使用長度劃分。

B：安裝前準備，管道防銹涂層完畢，管道外壁無凸起的尖角毛刺，應該處理銼平。

C：電熱帶材料準備完全，安裝所需工具準備齊全。

單根管道電熱帶的安裝辦法

A：平鋪安裝在管道側45度的地方；

B：每隔0.5米用壓敏膠帶對電熱帶進行固定；

C：注意預留供電端及尾端各大于0.8米方便最后供電與尾端的處理。

管道電熱帶螺旋纏繞安裝辦法

注意控制纏繞系數，電熱帶所需長度=纏繞系數x管道施工長度，例如選擇了纏繞系數為2，則5米長的管道需要的電熱帶產品約為5*2=10米，接著進行纏繞固定即可。

管道電熱帶保溫方案的全面解讀就到這里，還有疑惑的地方可以直接咨詢我電熱帶廠家技術總監，最后施工過程中切忌用力拉扯導致硬件損傷，以免影響使用。
