電熱帶安裝說明圖

電熱帶安裝圖文詳解，本文詳細為您介紹不同情況下的電熱帶安裝方法，不同環境中的電熱帶安裝辦法有所差異，使用場所不同所涉及的電熱帶安裝規范也會有所不同，下面我們就系統的了解一下電伴熱帶的安裝詳細規范吧。

1.1 電熱帶的存儲

• 電熱帶存放在干凈干燥的地方。
• 溫度范圍 ： - 40 ° C 至 + 60 ° C 。
• 加熱保護電纜免受機械損傷。

1.2 電熱帶安裝前的檢查

檢查收到的材料 ：

• 所述電熱帶設計審查清單進行對比的材料數量目錄發熱電纜和電氣組件接收到確認材料進場。加熱器類型被印刷在其護套。
• 曝光溫度必須不超過所指明的文獻奧力申電熱帶產品。超過該極限會損害產品的性能。檢查曝光預計的這些極限內。
• 確保發熱電纜適用于額定電壓的電壓提供服務。
• 檢查電熱帶組件和用于運輸中損壞。

管道要跟蹤檢查 ：

• 管道壓力試驗完成。
• 步行系統規劃和路由的電熱帶的管道。
• 檢查管道圖紙與規范。如果咨詢?cè)O(shè)計不同權限。
• 檢查管路有無毛刺、粗糙表面、尖銳邊緣等可能會損壞加熱器。光滑層或覆蓋玻璃布膠帶、鋁箔膠帶。

1.3 操作電熱帶

電熱帶安裝處理技巧 ：

• 油漆和涂料管必須被干燥之前安裝電熱帶。
  (1) 銳邊
  (2) 過度牽拉力
  (3) 破碎和扭結
  (4) 散步或跑步 ， 跟設備

電熱帶牽引小貼士 ：

• 使用的卷筒夾持器放松張力平穩, 噪音小。
• 電熱帶松散地保持接近但是與管被跟蹤 ， 以避免干擾和設備支持。
• 支付之前的最小長度固定到加熱器管。
• 0.5 M 離開電熱帶供電環路在所有電源連接、接頭、三通接頭和密封端位置。
• 添加額外的電熱帶的配件和支架的螺旋或所要求的設計規格 ， 或咨詢奧力申電熱帶產品資料設計的。
• 所有電熱帶端部保護免受濕氣、污染和機械損壞或其它干擾 ， 如果暴露長時間之前安裝組件。

1.4 建議安裝電熱帶

• 電熱帶可以被直接安裝 ， 或在多個螺旋后運行所要求的設計規格奧力申電熱帶產品或文學。
• 不要使用金屬附件 ， 乙烯基絕緣帶或膠帶加熱可能導致電纜損壞。
• 塑料扎帶必須具有系統額定溫度匹配的溫度暴露。
• 固定在與玻璃布膠帶 (參見圖 1) 和另外在 300mm 間隔。

1.4. 1 直線安裝電熱帶

• 直的管道 ， 除非要求螺旋設計 (見 1.4. 2) 。
• 在水平的管道固定在下部象限中 ， 如圖 1 所示 ， 并不對底部的管。
• 熱絕緣和防水規格。

奧力申電熱帶連接帶

• GT - 玻璃纖維膠帶 66
  通用帶
• GS - 玻璃纖維膠帶 54
  建議用于不銹鋼表面和較低溫度如奧力申電熱帶產品安裝目錄。

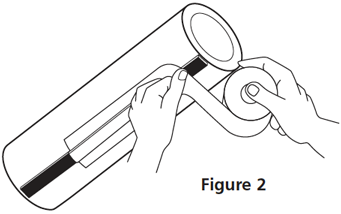

• 在 180 - 鋁膠帶
  如果需要設計僅使用它。在 - 180 改進了傳熱并提高了功率輸出的電熱帶。將電纜管加熱到如圖 2 所示。

1.4. 2 螺旋纏繞電熱帶安裝

• 越演越烈的替代方法示于圖 2A 和圖 2B 中。
• 僅當在螺旋形加熱器管的設計。

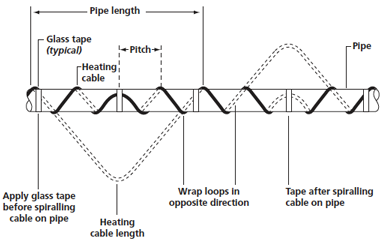

圖 2A

• 加熱器電纜長度 ：
  - 管道長度 X 比螺旋。
• 參考設計的規格比螺旋。
  步驟 1 示出的起動
  步驟 2 - 掌握環路和管周圍風
  步驟 3 - 將均勻地空間和管道
• 熱絕緣和防水的要求。

圖 2B

• 請參閱規范設計的螺旋節距。
• 將管在螺旋間距或使用簡單的量規長度。
• 安裝過程中固定該加熱器。
• 熱絕緣和防水規格。

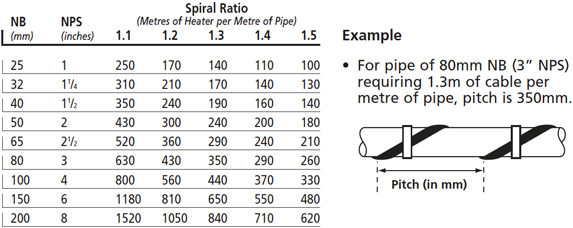

螺旋間距圖表

1.5 切削熱電纜

• 切割后電熱帶長度附接到管。
  切割前 ， 確認跟蹤津貼按照章節 1.3 和 1.6 。
• 自調節的線纜可以被切割成一定長度而不會影響熱輸出。

1.6 典型安裝詳情

• 典型安裝詳情的加熱器固定到管件之下并跨越。

一般注釋 ：

• 跡線所示接頭管, 便于維修。
• 查閱文獻奧力申電熱帶產品說明書或設計用于與配件支持和跟蹤要求。

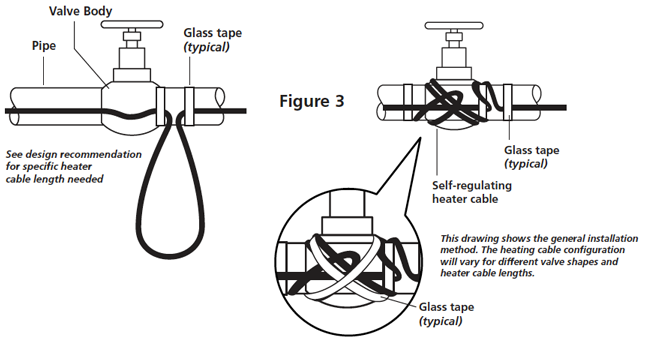

1.6. 1 閥門電熱帶安裝

• 參照說明書的設計回路長度。
• 玻璃布膠帶固定。
• 熱絕緣和防水規格 （ 包括閥桿 ） 。

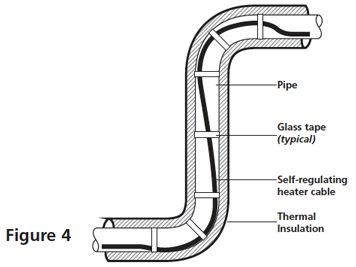

1.6. 2 彎管電熱帶安裝

• 向外側 (定影加熱器) 的長半徑彎頭。
• 玻璃布膠帶固定。
• 熱絕緣和防水規格。

1.6. 3 法蘭電熱帶安裝

• 附加的電熱帶 2 倍管道直徑。
• 玻璃布膠帶固定。
• 熱絕緣和防水的要求。

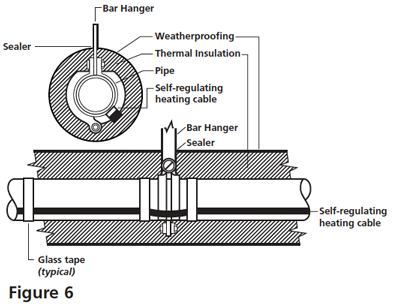

1.6. 4 管道吊架桿電熱帶安裝

• 電熱帶的卡箍不支持。加熱器必須在支撐件上。
• 沒有額外的電熱帶管道支架的棒或桿。
• 玻璃布膠帶固定。
• 熱絕緣和防水規格。

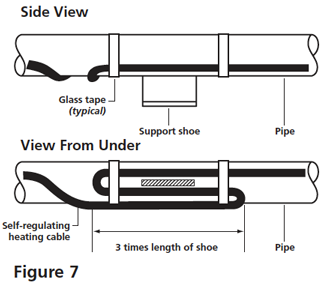

1.6. 5 管道支承瓦電熱帶安裝

• 玻璃布膠帶固定。
• 熱絕緣和防水的要求。

以上就是奧力申電熱為您整理的有關電熱帶安裝的圖文資訊，更多電熱帶安裝的困擾可以來電為您解答。
